Propiedades Del Articulo:

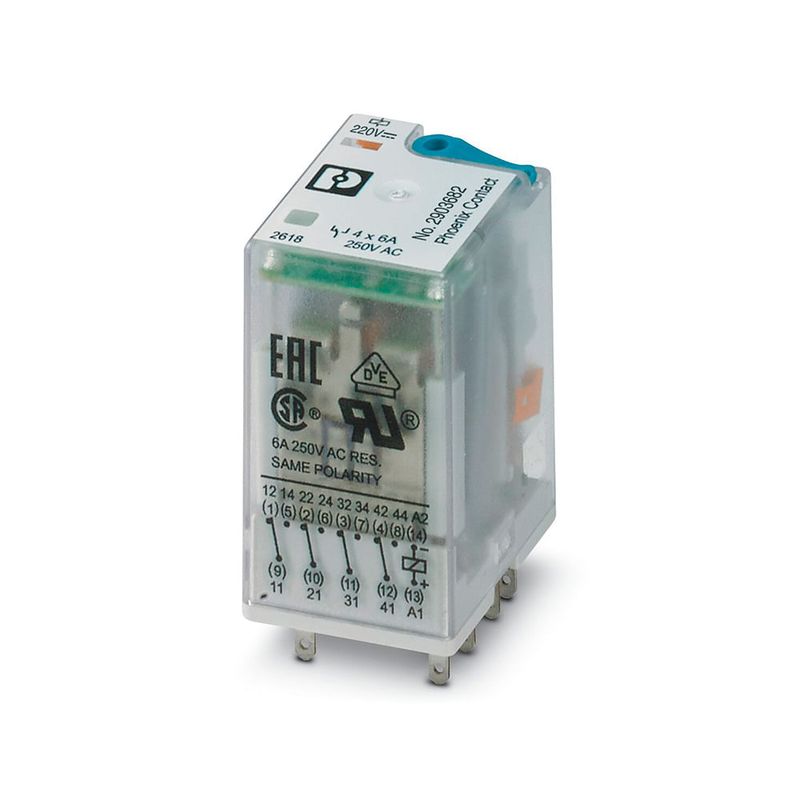

Tipo De Producto: Relé Individual
Modo Operativo: Tiempo De Trabajo 100 %
Vida Útil Mecánica: Aprox. 2X 107 Periodicidades De Cambio De Estado
Aislamiento:
Categoría De Sobretensión: Ii
Grado De Polución: 2
Propiedades Electricas:
Potencia Disipada Máxima Con Condición Nominal: 0,88 W
Tensión De Prueba Devanado/Contacto: 2,5 Kveff (50 Hz, 1 Min., Devanado/Contacto)
Tensión De Prueba Conmutador/Conmutador: 2 Kveff (50 Hz, 1 Min., Conmutador/Conmutador)
Tensión De Aislamiento De Dimensionamiento: 250 V Ac
Tensión Transitoria De Dimensionamiento 2,5 Kv
Datos De Entrada:
Tensión Nominal De Entrada Un: 220 V Dc
Rango De Tensión De Entrada: 171,6 V Dc ... 396 V Dc (20 °C)
Corriente De Entrada Típica A Un: 4 Ma
Tensión De Actuación Negativa: ≤ 132 V Dc
Tensión De Actuación Segura: ≥ 176 V Dc
Tiempo De Reacción Típico: 13 Ms
Tiempo Típico De Apertura: 14 Ms
Circuito De Protección: Diodo De Libre Circulación
Indicación De Estado: Led Amarillo
Datos De Salida:
Tipo De Contacto: 4 Contactos Inversores
Tipo De Contacto De Conmutación Contacto: Simple
Comportamiento De Conmutación Del Accionamiento: Monoestable
Material Del Contacto: Agni
Tensión De Conmutación Máxima: 250 V Ac/Dc
Tensión Mínima De Activación: 5 V (A 24 Ma)
Corriente Constante Límite: 6 A
Corriente De Conexión Máxima: 16 A (20 Ms, Contac. Abierto)
Corriente De Conmutación Mínima: 5 Ma (Con 24 V)
Potencia De Ruptura (Carga Óhmica) Máxima: 144 W (Con 24 V Dc) / 124 W (Con 48 V Dc) / 108 W (Con 60 V Dc) / 52 W (Con 110 V Dc) / 48 W (Con 220 V Dc) / 1500 Va (Para 250 V Ac)
Potencia De Ruptura Mínima: 0,12 W
Capacidad De Ruptura: 2 A (Con 24 V, Dc13) / 0,22 A (Con 120 V, Dc13) / 0,11 A (Con 250 V, Dc13) / 1,5 A (Con 24 V, Ac15) / 1,5 A (Con 120 V, Ac15) / 1 A (Con 240 V, Ac15)
Carga De Motor Según Ul 508: 1/3 Hp, 240 V Ac
Normas/Especificaciones: Iec 60664
Iec 61810
