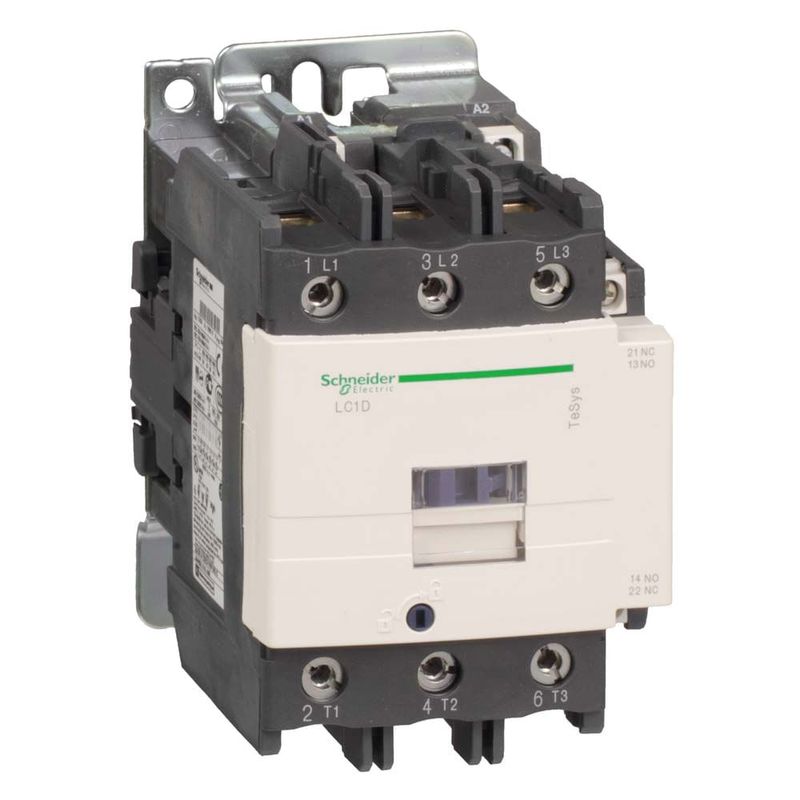

Contactor 3x95A 380VCA 1NA+1NC

Contactor 95A 3P 1Na+1Nc 380Vca 50/60Hz.

Distancia: Tesys
Nombre Del Producto: Tesys D
Tipo De Producto O Componente: Conector
Aplicación De Contactor: Control Del Motor, Carga Resistiva
Número De Polos: 3P
Comp. Contacto Polo: 3 No
Tensión Asignada De Empleo:
-1000 V Ca Para Circuito De Alimentación,
-300 V Cc 25...400 Hz Para Circuito De Alimentación

Intensidad Asignada De Empleo (Ie):
-95 A ( = 60 °C) A = 440 V Ca Ac-3 Para Circuito De Alimentación
-125 A ( = 60 °C) A = 440 V Ca Ac-1 Para Circuito De Alimentación

Potencia Del Motor En Kw:
-15 Kw A 400 V Ca 50/60 Hz Ac-4
-25 Kw A 220...230 V Ca 50/60 Hz Ac-3
-45 Kw A 380...400 V Ca 50/60 Hz Ac-3
-45 Kw A 660...690 V Ca 50/60 Hz Ac-3
-55 Kw A 500 V Ca 50/60 Hz Ac-3
-45 Kw A 1000 V Ca 50/60 Hz Ac-3
-45 Kw A 415...440 V Ca 50/60 Hz Ac-3

Potencia Del Motor En Cv:
-20 Hp A 200/208 V Ca 50/60 Hz Para 3 Fases Motors
-25 Hp A 230/240 V Ca 50/60 Hz Para 3 Fases Motors
-60 Hp A 460/480 V Ca 50/60 Hz Para 3 Fases Motors
-60 Hp A 575/600 V Ca 50/60 Hz Para 3 Fases Motors
-7.5 Hp A 115 V Ca 50/60 Hz Para 1 Fase Motors
-15 Hp A 230/240 V Ca 50/60 Hz Para 1 Fase Motors

Composición Contacto Auxiliar: 1 Na + 1 Nc
Categoría De Sobretensión: Iii
[Ith] Intensidad Térmica Convencional:
-10 A A = 60 °C Para Circuito De Señalización
-125 A A = 60 °C Para Circuito De Alimentación

Capacidad De Conexión Nominal:
-1100 A A 440 V Para Circuito De Alimentación Conforme A Iec 60947
-140 A Ca Para Circuito De Señalización Conforme A Iec 60947-5-1
-250 A Cc Para Circuito De Señalización Conforme A Iec 60947-5-1

[Icw] Intensidad De Corta Curación Admisible:
-100 A 1 S Circuito De Señalización
-140 A 100 Ms Circuito De Señalización
-1100 A = 40 °C 1 S Circuito De Alimentación
-135 A = 40 °C 10 Min Circuito De Alimentación
-800 A = 40 °C 10 S Circuito De Alimentación
-120 A 500 Ms Circuito De Señalización
-400 A = 40 °C 1 Min Circuito De Alimentación

Capacidad De Fusible Asociado:
-10 A Gg Para Circuito De Señalización Conforme A Iec 60947-5-1
-160 A Gg A = 690 V Coordinación Tipo 2 Para Circuito De Alimentación
-200 A Gg A = 690 V Coordinación Tipo 1 Para Circuito De Alimentación

Tensión Asignada De Aislamiento:
-1000 V Para Circuito De Alimentación Conforme A Iec 60947-4-1
-600 V Para Circuito De Señalización Certificaciones Csa
-600 V Para Circuito De Señalización Certificaciones Ul
-600 V Para Circuito De Alimentación Certificaciones Ul
-690 V Para Circuito De Señalización Conforme A Iec 60947-1
-600 V Para Circuito De Alimentación Certificaciones Csa

Endurancia Eléctrica:
-1.2 Mcycles 95 A Ac-3 A Ue = 440 V
-1.3 Mcycles 125 A Ac-1 A Ue = 440 V

Potencia Disipada Por Polo: 12.5 W Ac-1, 7.2 W Ac-3
Cubierta Protectora: Con
Soporte De Montaje: Perfil, Placa
Normas:
-En 60947-4-1
-En 60947-5-1
-Iec 60947-5-1
-Ul 508
-Csa C22.2
-No 14
-Iec 60947-4-1

Certificados De Producto: Gost, Lros (Lloyds Register Of Shipping)
Conexiones
Terminales:
-Circuito De Alimentación : Conector 1 Cable(S) 4...50 Mm² - Rigidez De Cable: Flexible - Con Extr. Cable
-Circuito De Alimentación : Conector 1 Cable(S) 4...50 Mm² - Rigidez De Cable: Flexible - Sin Extremo De Cable
-Circuito De Control : Conexión Tornillo De Estribo 2 Cable(S) 1...2.5 Mm² - Rigidez De Cable: Flexible - Con Extremidad De Cable
-Circuito De Control : Conexión Tornillo De Estribo 2 Cable(S) 1...4 Mm² - Rigidez De Cable: Sólido - Sin Fin Del Cable
-Circuito De Alimentación : Conector 2 Cable(S) 4...16 Mm² - Rigidez De Cable: Flexible - Con Extr. Cable
-Circuito De Alimentación : Conector 2 Cable(S) 4...25 Mm² - Rigidez De Cable: Flexible - Sin Extremo De Cable
-Circuito De Control : Conexión Tornillo De Estribo 1 Cable(S) 1...2.5 Mm² - Rigidez De Cable: Flexible - Con Extr. Cable
-Circuito De Control : Conexión Tornillo De Estribo 1 Cable(S) 1...4 Mm² - Rigidez De Cable: Flexible - Sin Extremidad De Cable
-Circuito De Alimentación : Conector 1 Cable(S) 4...50 Mm² - Rigidez De Cable: Sólido - Sin Extremidad De Cable
-Circuito De Alimentación : Conector 2 Cable(S) 4...25 Mm² - Rigidez De Cable: Sólido - Sin Extremidad De Cable
-Circuito De Control : Conexión Tornillo De Estribo 1 Cable(S) 1...4 Mm² - Rigidez De Cable: Sólido - Sin Extremo De Cable
-Circuito De Control : Conexión Tornillo De Estribo 2 Cable(S) 1...4 Mm² - Rigidez De Cable: Flexible - Sin Fin Del Cable

Par De Apriete:
-Circuito De Alimentación : 9 N.M - On Conector - Con Tornillodriver Plano Ø 6 A Ø 8
-Circuito De Alimentación : 9 N.M - On Conector Hexagonal 4 Mm
-Circuito De Control : 1.2 N.M - On Conexión Tornillo De Estribo - Con Tornillodriver Plano Ø 6
-Circuito De Control : 1.2 N.M - On Conexión Tornillo De Estribo - Con Tornillodriver Philips Nº 2

Horas De Funcionamiento: 20...35 Ms Cierre, 6...20 Ms Apertura
Nivel De Fiabilidad De Seguridad:
-B10D = 1369863 Cycles Contactor Con Carga Nominal Conforme A En/Iso 13849-1
-B10D = 20000000 Cycles Contactor Con Carga Mecánica Conforme A En/Iso 13849-1

Endurancia Mecánica: 4 Mcycles.
Beneficios: Combinado Con Una Amplia Gama De Accesorios, Esta Oferta Universal Satisface Los Requisitos De Las Aplicaciones Más Exigentes.
