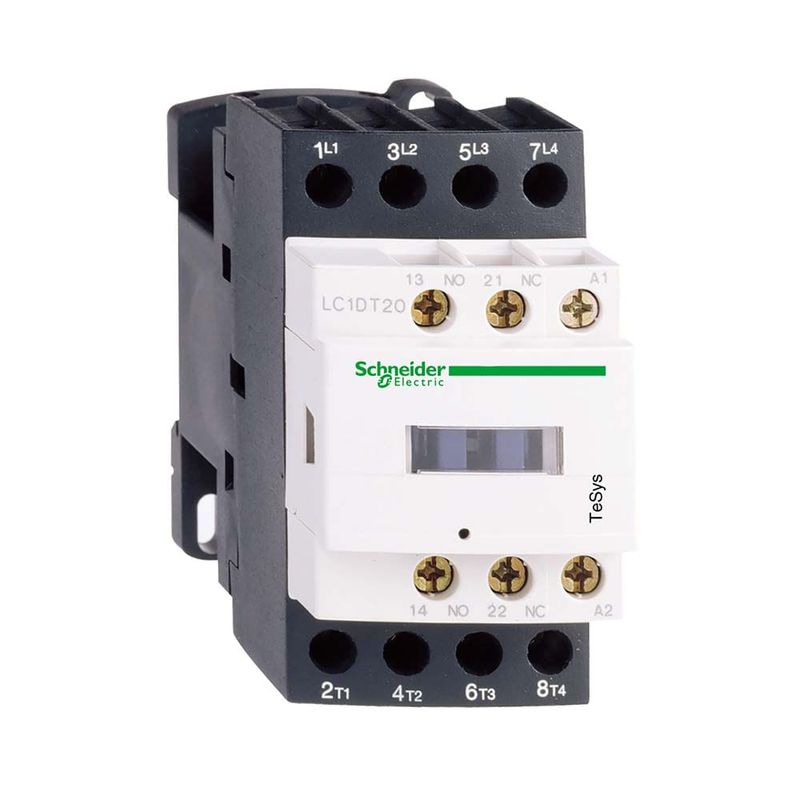

Contactor 4x20A 24VCC 2NA+2NC

Contactor 4P 2Na+2Nc 20A Ac1 24Vcc.

Distancia: Tesys
Nombre Del Producto: Tesys D
Tipo De Producto O Componente: Conector
Aplicación De Contactor: Carga Resistiva
Número De Polos: 4P
Comp. Contacto Polo: 2 Na + 2 Nc
Tensión Asignada De Empleo:
-690 V Ca 25...400 Hz Para Circuito De Alimentación
-300 V Cc Para Circuito De Alimentación

Composición Contacto Auxiliar: 1 Na + 1 Nc
Categoría De Sobretensión: Iii

[Ith] Intensidad Térmica Convencional:
-10 A A 60 °C Para Circuito De Señalización
-25 A A 60 °C Para Circuito De Alimentación

Capacidad De Conexión Nominal:
-250 A A 440 V Para Circuito De Alimentación Conforme A Iec 60947
-140 A Ca Para Circuito De Señalización Conforme A Iec 60947-5-1
-250 A Cc Para Circuito De Señalización Conforme A Iec 60947-5-1

[Icw] Intensidad De Corta Curación Admisible:
-61 A 40 °C 1 Min Circuito De Alimentación
-30 A 40 °C 10 Min Circuito De Alimentación
-100 A 1 S Circuito De Señalización
-105 A 40 °C 10 S Circuito De Alimentación
-120 A 500 Ms Circuito De Señalización
-140 A 100 Ms Circuito De Señalización
-210 A 40 °C 1 S Circuito De Alimentación

Capacidad De Fusible Asociado:
-25 A Gg A 690 V Coordinación Tipo 1 Para Circuito De Alimentación
-20 A Gg A 690 V Coordinación Tipo 2 Para Circuito De Alimentación
-10 A Gg Para Circuito De Señalización Conforme A Iec 60947-5-1

Tensión Asignada De Aislamiento:
-600 V Para Circuito De Alimentación Certificaciones Csa
-690 V Para Circuito De Alimentación Conforme A Iec 60947-4-1
-600 V Para Circuito De Alimentación Certificaciones Ul
-600 V Para Circuito De Señalización Certificaciones Csa
-600 V Para Circuito De Señalización Certificaciones Ul
-690 V Para Circuito De Señalización Conforme A Iec 60947-1

Cubierta Protectora: Con
Soporte De Montaje: Placa, Perfil -

Normas:
-Ul 508
-Iec 60947-4-1
-Csa C22.2 No 14
-En 60947-4-1
-En 60947-5-1
-Iec 60947-5-1

Certificados De Producto:
-Csa
-Ul
-Gost
-Lros (Lloyds Register Of Shipping)

Conexiones
Terminales:
-Circuito De Alimentación : Conexión Tornillo De Estribo 1 Cable(S) 1...4 Mm² - Rigidez De Cable: Flexible - Con Extremidad De Cable
-Circuito De Alimentación : Conexión Tornillo De Estribo 2 Cable(S) 1...4 Mm² - Rigidez De Cable: Flexible - Sin Extremidad De Cable
-Circuito De Control : Conexión Tornillo De Estribo 1 Cable(S) 1...4 Mm² - Rigidez De Cable: Sólido - Sin Extremo De Cable
-Circuito De Alimentación : Conexión Tornillo De Estribo 1 Cable(S) 1...4 Mm² - Rigidez De Cable: Flexible - Sin Extremidad De Cable
-Circuito De Alimentación : Conexión Tornillo De Estribo 1 Cable(S) 1...4 Mm² - Rigidez De Cable: Sólido - Sin Extremidad De Cable
-Circuito De Alimentación : Conexión Tornillo De Estribo 2 Cable(S) 1...2.5 Mm² - Rigidez De Cable: Flexible - Con Extremidad De Cable
-Circuito De Control : Conexión Tornillo De Estribo 2 Cable(S) 1...4 Mm² - Rigidez De Cable: Flexible - Sin Fin Del Cable
-Circuito De Control : Conexión Tornillo De Estribo 1 Cable(S) 1...4 Mm² - Rigidez De Cable: Flexible - Sin Extremidad De Cable
-Circuito De Alimentación : Conexión Tornillo De Estribo 2 Cable(S) 1...4 Mm² - Rigidez De Cable: Sólido - Sin Extremidad De Cable
-Circuito De Control : Conexión Tornillo De Estribo 1 Cable(S) 1...4 Mm² - Rigidez De Cable: Flexible - Con Extremidad De Cable
-Circuito De Control : Conexión Tornillo De Estribo 2 Cable(S) 1...2.5 Mm² - Rigidez De Cable: Flexible - Con Extremidad De Cable
-Circuito De Control : Conexión Tornillo De Estribo 2 Cable(S) 1...4 Mm² - Rigidez De Cable: Sólido - Sin Fin Del Cable

Par De Apriete:
-Circuito De Alimentación : 1.7 N.M - On Conexión Tornillo De Estribo - Con Tornillodriver Philips Nº 2
-Circuito De Alimentación : 1.7 N.M - On Conexión Tornillo De Estribo - Con Tornillodriver Plano Ø 6
-Circuito De Control : 1.7 N.M - On Conexión Tornillo De Estribo - Con Tornillodriver Plano Ø 6
-Circuito De Control : 1.7 N.M - On Conexión Tornillo De Estribo - Con Tornillodriver Philips Nº 2

Horas De Funcionamiento: 53.55...72.45 Ms Cierre, 16...24 Ms Apertura
Nivel De Fiabilidad De Seguridad:
-B10D = 1369863 Cycles Contactor Con Carga Nominal Conforme A En/Iso 13849-1
-B10D = 20000000 Cycles Contactor Con Carga Mecánica Conforme A En/Iso 13849-1

Endurancia Mecánica: 30 Mcycles.
Beneficios: Combinado Con Una Amplia Gama De Accesorios, Esta Oferta Universal Satisface Los Requisitos De Las Aplicaciones Más Exigentes.
